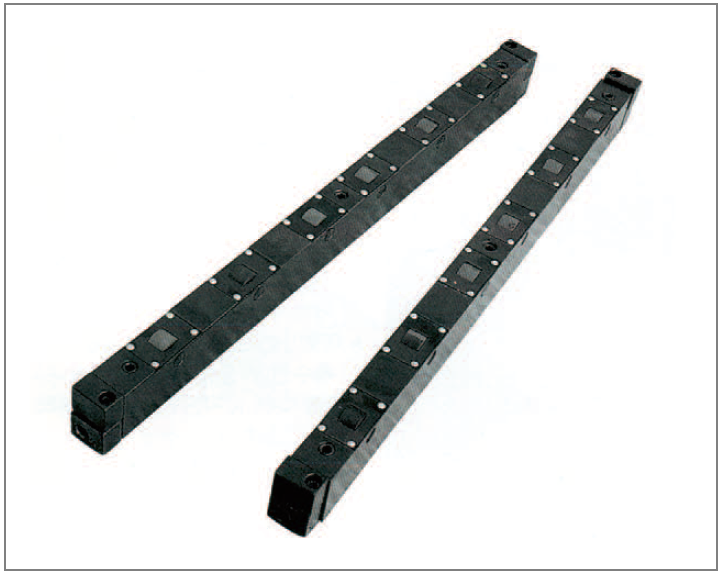

DL28
Description
◆Appellation
DL28 – ① – A
| ① Die Lifter : L(mm) | 200~1200 |
◆CYLINDER
◆Shape & Measure
◆Dimension of Die Liter
◆Specifications & Measure
| Overall lenght of Die Lifter(L) | No. of Cylinders (NC) | No. of Rollers (NR) | No. of Rollers between Cylinders (NRC) | The allowance weight of minmal number of rollers(kg) | Measure | |||||||||||||
|
(PC) |
(LC) |
(PR) |
(LR) |
|||||||||||||||
| No. of Roller (NRP) | ||||||||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||||||||
| 200 |
2 |
2 | 2 |
220 |
– | 130 | 70 | 70 | ||||||||||
| 250 | 3 | 3 |
330 |
※ 1 Nrp is calculated by the following formula. | – | 180 | 60 | 120 | ||||||||||
| 300 | – | 230 | 85 | 170 | ||||||||||||||
| 350 | 4 | 4 |
440 |
NRP= LD -1LD(mm): Length of mold (direction of loading / unloading) PR |
– | 280 | 73.3 | 220 | ||||||||||
| 400 | – | 330 | 90 | 270 | ||||||||||||||
| 450 |
3 |
6 |
3 |
550 |
660 |
190 | 380 | 64 | 320 | |||||||||
| 500 | 215 | 430 | 74 | 370 | ||||||||||||||
| 550 | 240 | 480 | 84 | 420 | ||||||||||||||
| 600 |
8 |
4 |
770 |
880 |
265 | 530 | 67.1 | 470 | ||||||||||
| 650 | 290 | 580 | 74.3 | 520 | ||||||||||||||
| 700 | 315 | 630 | 81.4 | 570 | ||||||||||||||
| 750 | 340 | 680 | 88.6 | 620 | ||||||||||||||
| 800 |
4 |
9 |
3 |
990 |
239×2
252×1 |
730 | 83.8 | 670 | ||||||||||
| 850 | 255×2
270×1 |
780 | 90 | 720 | ||||||||||||||
| 900 | 271×2
288×1 |
830 | 96.3 | 770 | ||||||||||||||
| 950 |
12 |
4 |
1100 |
1210 |
1320 |
291×2
298×1 |
880 | 74.5 | 820 | |||||||||
| 1000 | 307×2
316×1 |
930 | 79.1 | 870 | ||||||||||||||
| 1100 | 339×2
352×1 |
1030 | 88.2 | 970 | ||||||||||||||
| 1200 | 370×2
390×1 |
1130 | 97.3 | 1070 | ||||||||||||||
